xDetalhes do produto
| Material | Aço moldado | Cor | Azul, verde |
|---|---|---|---|
| Largura da correia | 800mm | Estrutura | Aço |
| Espessura Total | 20mm | tamanho da imprensa | 1200x2500mm |
| Warantee | 1 ano | Certificado | CE, ISO |
| Destacar | 16Mpa que vulcaniza a imprensa,Linha de produção de borracha da correia transportadora da imprensa,Vulcanizando a linha de produção de borracha da correia transportadora |
||
Descrição de produto

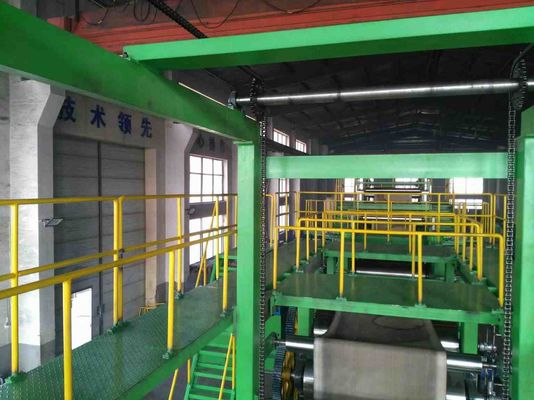

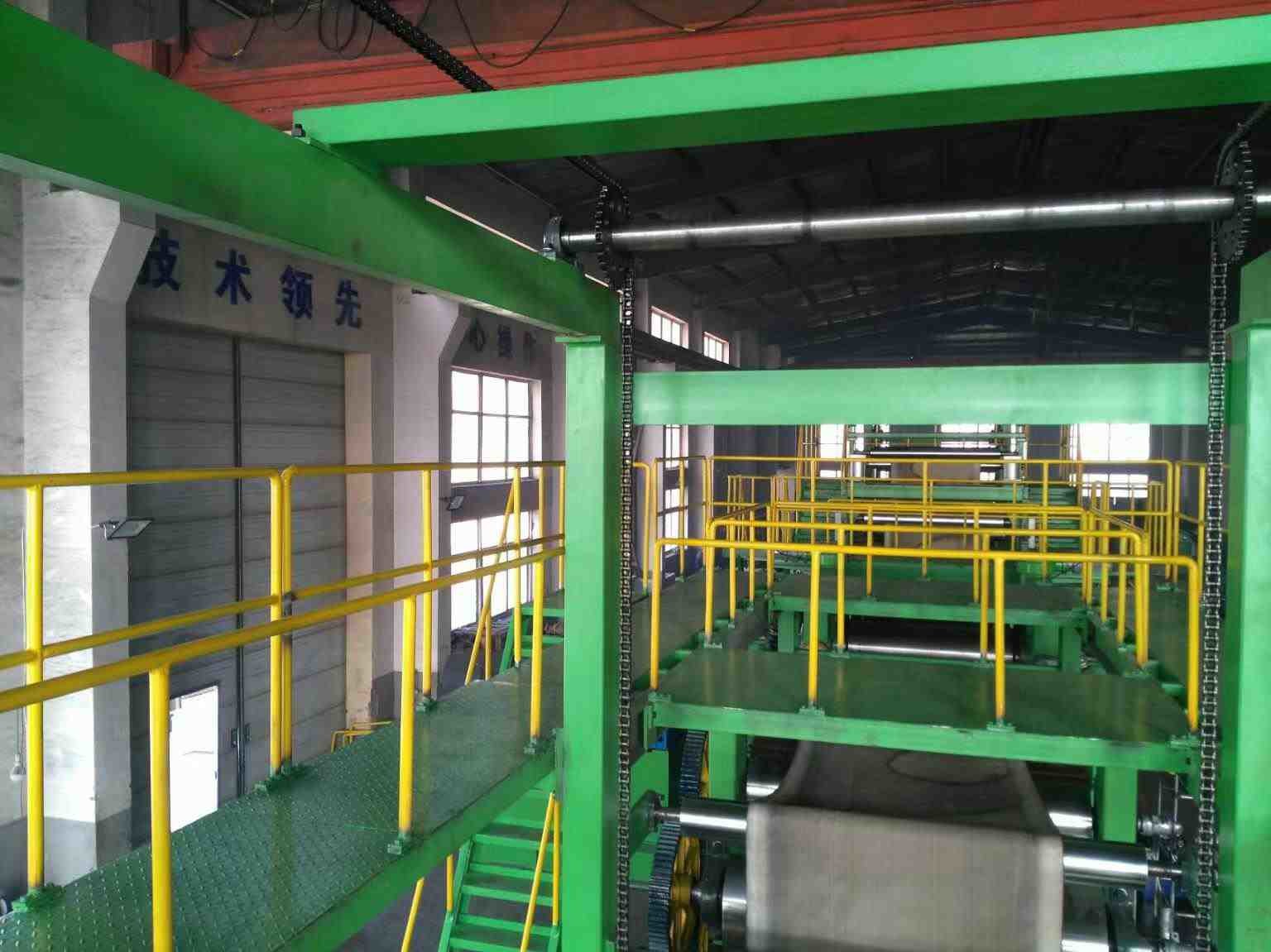

Linha de produção de borracha da correia transportadora
correia transportadora de borracha que vulcaniza a linha de produção linha da máquina da imprensa de produção

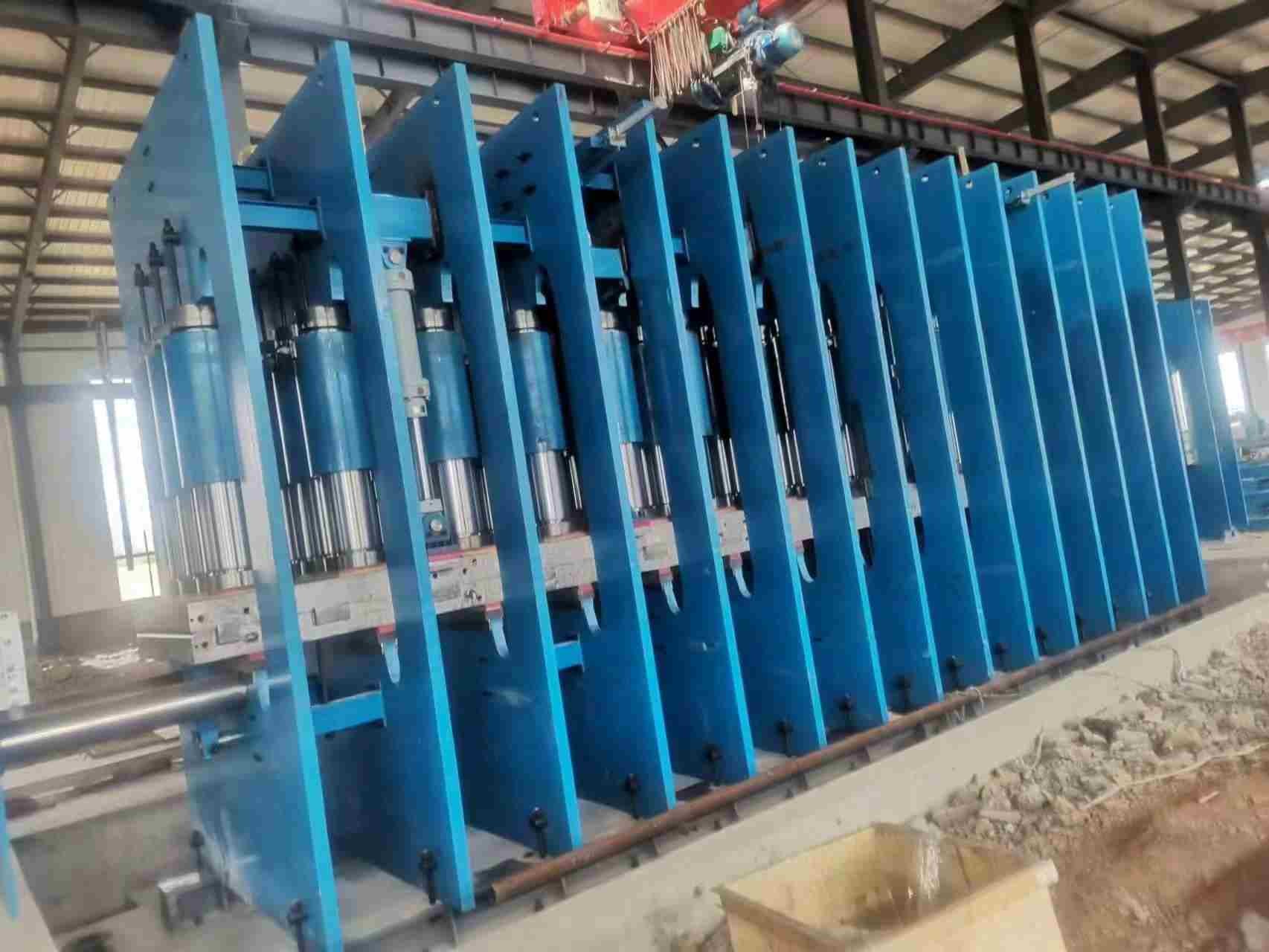

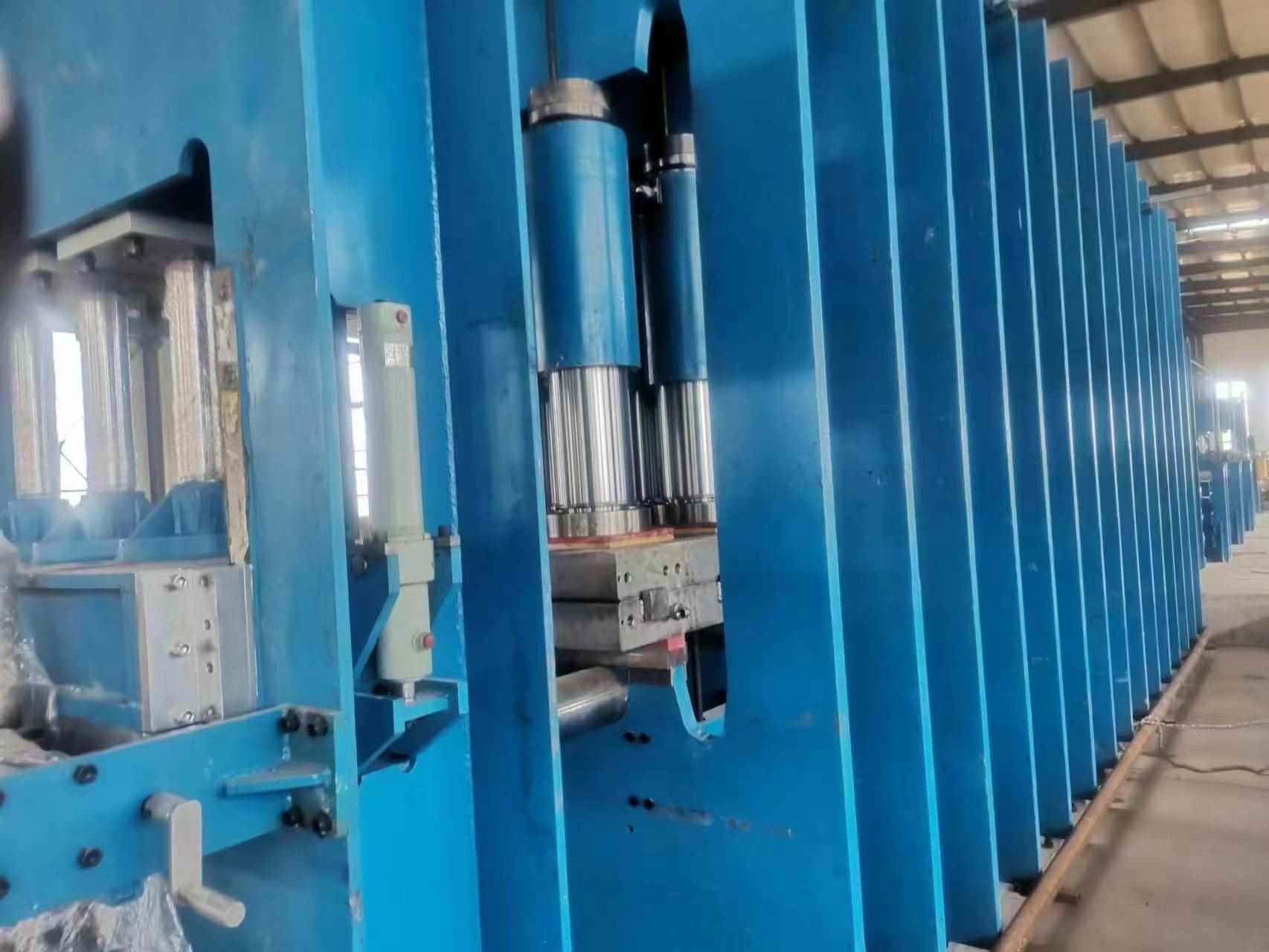

1, correia transportadora de borracha que vulcaniza a máquina da imprensa
| Tipo | XLB-Q1200x2500x1/10.00MN |
| Apertando a força | 10.00MN |
| Pressão hidráulica de trabalho | 16Mpa |
| Tamanho da placa quente | 1200x2500x67mm |
| Pressão da área de unidade | 33kg/cm2 |
| Camadas de trabalho | 1 camada |
| Curso do pistão | 300mm |
| Diâmetro do pistão | 360mm |
| Qty do pistão. e material | 6 grupos, ferro fundido refrigerado |
| Qty do cilindro hidráulico. e material | 6 grupos, ferro fundido nodular |
| Distância entre a placa quente | 300mm |
| Modo de aquecimento | Elétrico (óleo da condução) |
| Poder do motor principal | Motor de alta tensão 7.5KW*2 da baixa tensão do motor 11KW*1 |
| Elemento de selagem | 12 grupos (grupos, acessórios principais da máquina 6 6 grupos) |
| Velocidade próxima do molde | 15mm/s |
| Velocidade aberta do molde | 13mm/s |
| Estrutura | Tipo de quadro |
| Método de controle | Controle do PLC, clse automático e molde aberto, exaustão automática |
| Tamanho total | 4250*2500*4350 |
| Peso | Quase 36T |
2, parâmetros técnicos de 1. máquinas principais: Vulcanizer da correia de borracha de XLB-Q1400X3000/13.00MN
| 1. | Tipo | XLB-Q1400*3000/13.00MN |
| 2. | Apertando a força | 13.00MN |
| 3. | Pressão da área de unidade | 3.0Mpa |
| 4. | Tamanho da placa quente | 1400*3000*76mm |
| 5. | Distância entre a placa quente | 300mm |
| 6. | Diâmetro do pistão | 400mm |
| 7. | Curso do pistão | 300mm |
| 8. | Pressão hidráulica de trabalho | 17.0Mpa |
| 9. | Qty do cilindro. | 6 partes |
| 10. | Velocidade móvel da placa quente |
Aumentação: ≥15mm/s Para baixo: 13mm/s |
| 11. | Modo de aquecimento | Óleo do calor de vapor (ou da transferência térmica) |
| 12. | A escala refrigerando da placa quente | Entrada: 200mm, tomada: 100mm |
| 13. | Poder do motor da bomba de baixa pressão | 2×11kw |
| 14. | Poder de alta pressão do motor da bomba | 15kw |
| 15. | Peso | 45000KG |
3,1 peça da tomada-acima de pano do dispositivo do desenrolamento (um grupo)
| Redutor | Modelo XW-4 |
| Motor 1.5KW | Modelo Y100L-6 |
| A velocidade máxima do carretel | 50r/min |
3,2 dispositivo da tração (um grupo para cada um dianteiro e traseiro)
| ZQ-redutor | Modelo ZQ35 |
| Diâmetro e comprimento eficaz do rolo da tração | Ф220 1400 |
| Velocidade linear da tração | 16m/min |
3,3 bênção e dispositivo do esticão (um grupo para a bênção dianteira, traseira e média)
| Apertando o cilindro |
Diâmetro: Ф200mm Curso: 200mm Quantidade: 2 |
| Apertando a força | 1.0MN |
| Pressão de óleo de trabalho | 16.0MPa |
| Esticando o cilindro |
Diâmetro: Ф200mm Curso: 400mm Quantidade: 2 |
| Força elástica total | 1.0MN |
3,4 dispositivo de bobinamento (um grupo)
| Motor |
Modelo Y160L-8 Poder: N=5.5kw Velocidade de gerencio n=720r/min |
| Redutor | Modelo ZQ35 |
| Rolo da tomada-acima |
Diâmetro Ф320 do rolo Linha velocidade 12.2m/min |
| Largura máxima da fita | 1400mm |
3,5 máquina do reparo (uma)
| Motor | Poder: N=3kw |
| Bomba dobro | Fluxo avaliado 100L/min da baixa pressão |
| Diâmetro do atuador | Ф340mm |
| Curso do atuador | 300mm |
| Número de cilindros hidráulicos | 2 |
| Especificações da placa quente | 1400×800×60 |
3,6 sistema hidráulico auxiliar
| Motor | Poder N=11kw |
| Modelo axial da bomba de pistão |
63YCY Pressão pré-ajustada P=25MPa |
| Pressão real do trabalho | 16.MPa |
Peso auxiliar: 34000Kg
