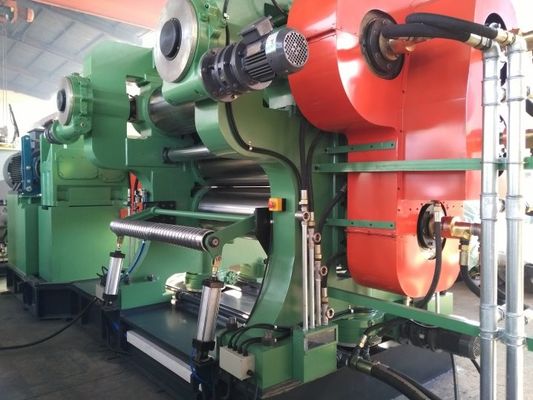

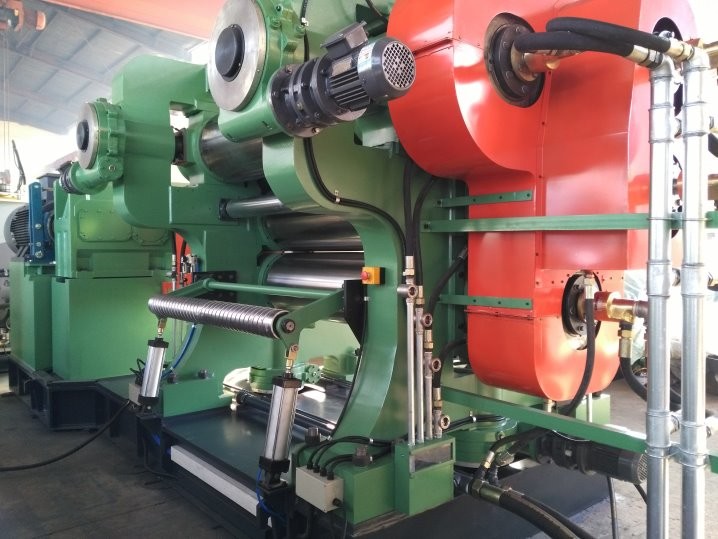

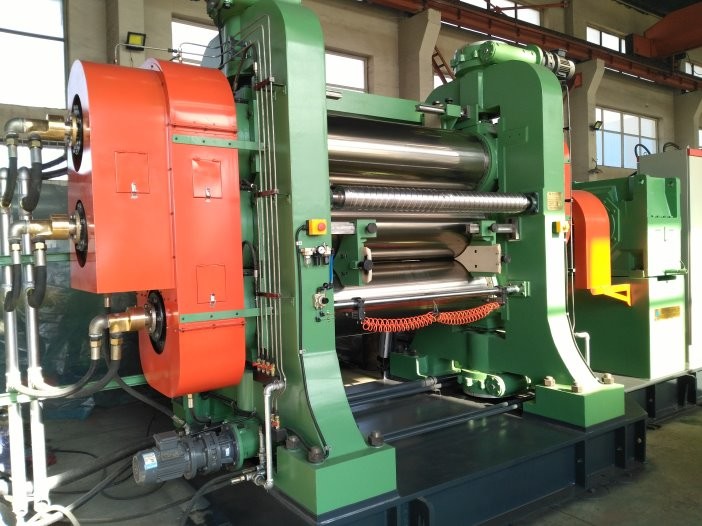

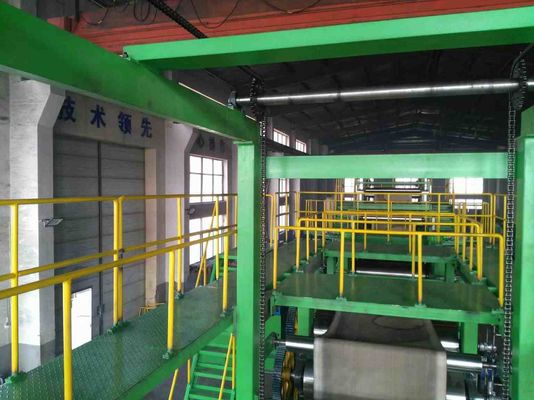

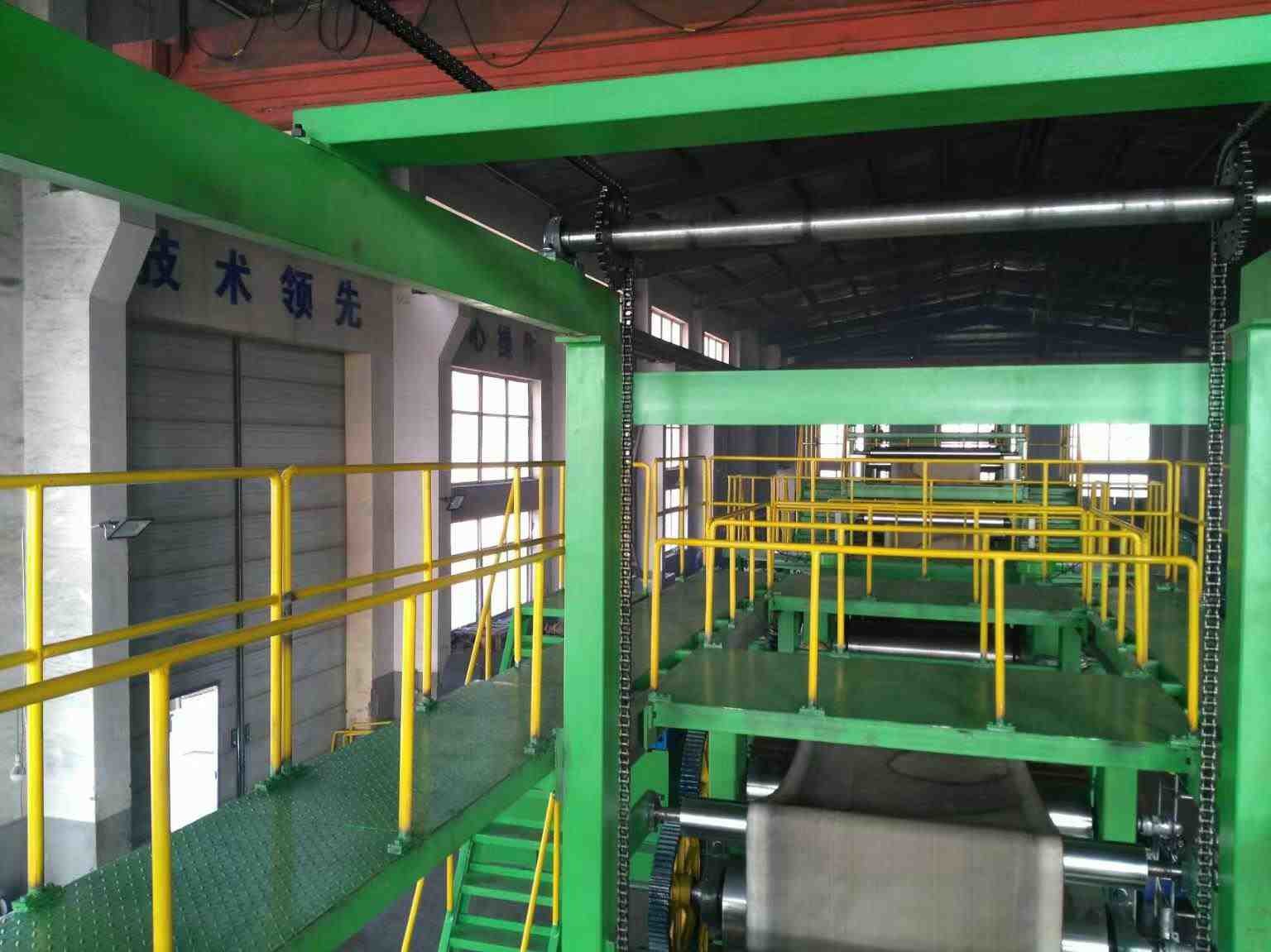

Da máquina de borracha do calendário do rolo de 980RPM 132KW 4 moinho de mistura de borracha

Componentes de Reducer&Electrical:

1. Componentes de Motor&Electrical equipados com o “SIEMENS” “MITSUBSHI” “CHINT”, etc.

controle do PLC do tipo 2.Famous auto, cofre forte, Seliable, estábulo.

3. conservação de energia, nós temos a patente para este.

Exigências da aplicação e da operação do equipamento

1,1 aplicação principal: Esta máquina é usada principalmente para a cortina, lona e outras telas dobram revestir com borracha contínuo dos lados.

1,2 ambiente de corrida das exigências A. da operação: altitude<1000m,

temperatura: 5℃-40℃, humildade relativa máxima 95%

B. fonte de alimentação: AC415V/50Hz, fase 3

C. pressão de água refrigerando: 0.2-0.4Mpa

Temperatura da água refrigerando: ﹤25℃±3℃

2 parâmetros técnicos principais

Diâmetro 550mm do rolo

Comprimento de funcionamento 1600mm do rolo

Velocidade linear 4-32m/min do rolo médio

Relação da velocidade do 1:1.5 dos rolos: 1.5:1

Escala máxima 10mm do estreitamento

Espessura calandrada 0.3-6mm do produto

O máximo calandrou a largura 1400mm do produto

Motor principal

Poder 132/160kw

Velocidade 980RPM

O estreitamento que ajusta o tipo motorizou o ajuste

Pressão de água refrigerando 0.2-0.4Mpa

Dimensões totais (L*W*H) 6270*2960*4100mm

Aproximadamente peso 22000kg

Escala de 3 fontes

Corpo de máquina (&frame) da base de assentamento 1set

Rolo que &bearing 4sets

Dispositivo de ajuste 3sets do estreitamento

Dispositivo conservado em estoque 1set do guia

Sistema de lubrificação 1set

Sistema de transmissão 1set

Temperatura do rolo que ajusta o sistema de encanamento 1set

Parafusos de fundação 1set

Sistema de controlo elétrico 1set

4 depois dos artigos preparados pelo utilizador final

A. Todos os cabos de fio fora da caixa da operação e do armário de controle elétrico.

B. Todos os encanamentos fora das junções giratórias.

Fabricação 5 e padrões técnicos

5,1 quadro: ferro fundido de grande resistência com o tratamento de recozimento e completamente processamento através da precisão que faz à máquina, com a rigidez forte e a boa capacidade antivibração.

5,2 base de assentamento: base de assentamento soldada com do recozimento e do processamento, com uma rigidez alta e nenhuma deformação.

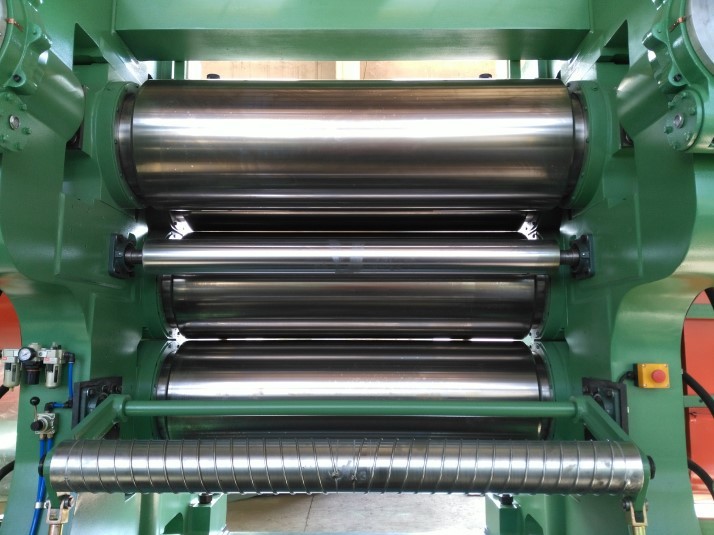

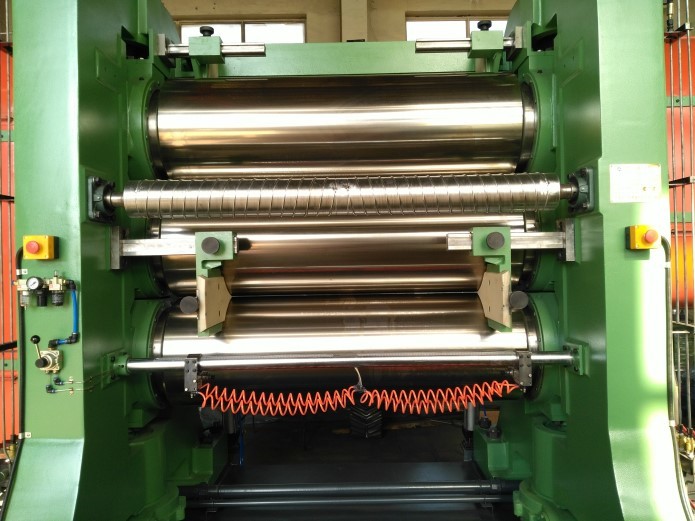

5,3 rolo e carregamento

(1) estrutura do rolo: o rolo liso oco, rolos furados é opcional.

material e fabricações (de 2): feito da liga do Ni, do Cr e do Mo através da carcaça centrífuga

dureza (de 3): HRC60-67

(4) profundidades de endurecer a camada: 5-23mm

(5) rolamento principal: rolamento de rolo antifrição

(6) apoio de carregamento: as partes de moldação com o processo de recozimento, com furo de óleo da lubrificação reservaram.

(7) temperaturas do rolo que ajustam o sistema adotam com as junções giratórias de alta qualidade e a mangueira de aço inoxidável.

5,4 dispositivo de ajuste do estreitamento

O ajuste do estreitamento é usado para o rolo 1#, 2# e 4#, único ajuste lateral e

o ajuste múltiplo do dobro-lado está disponível.

5,5 guia conservado em estoque

O ajuste do afastamento é adotado com tipo manual.

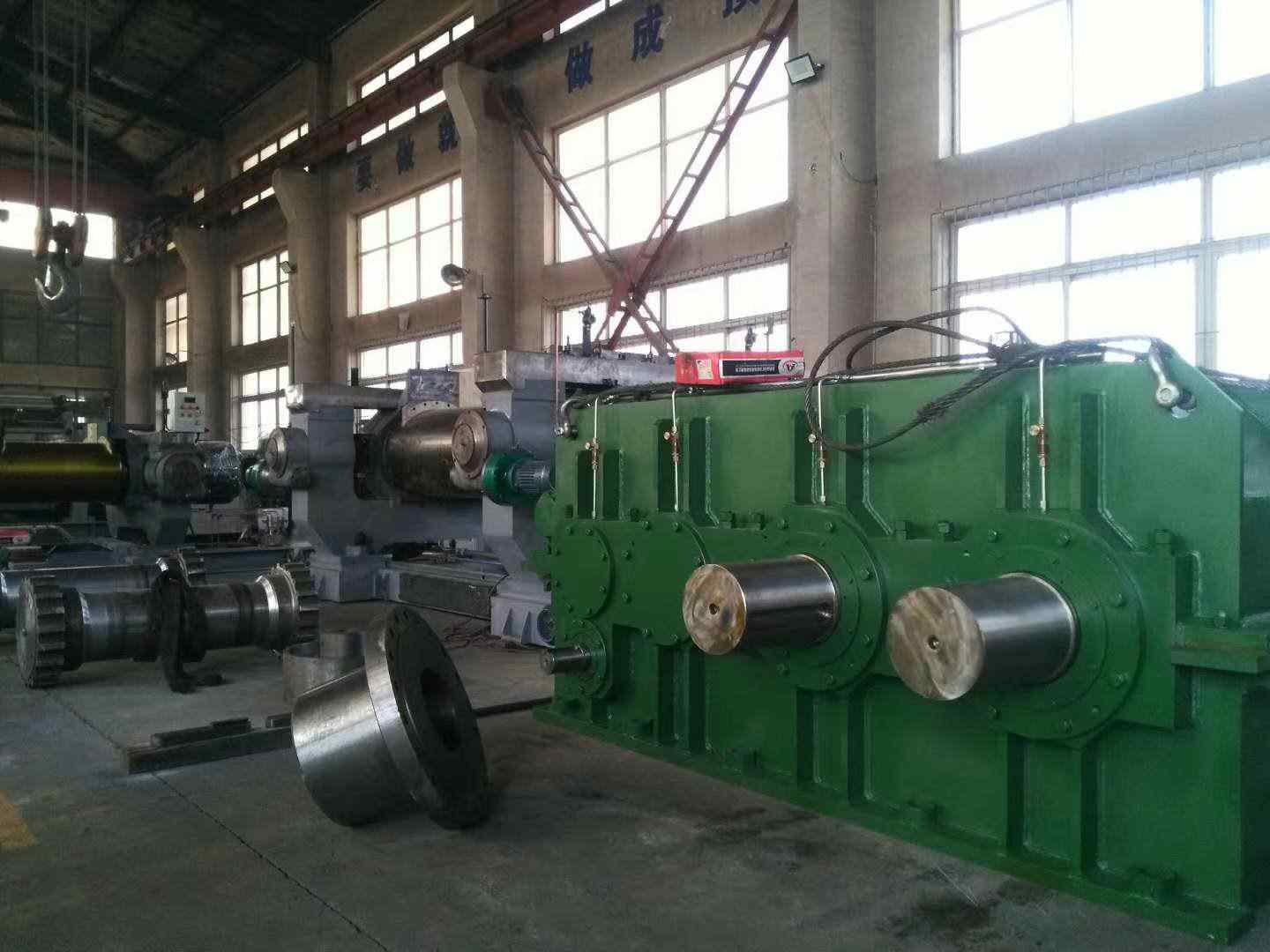

5,6 redutor de velocidade

(1) tipo: uma entrada do motor e único eixo de saída

lubrificação (de 2): tipo do banho do óleo

(3) acoplamento entrado: acoplamento flexível

5,7 couplin do pino de Rod

O acoplamento do pino de Rod é adotado para conectar o eixo e o rolo de saída do redutor de velocidade, que faz um corredor seguro e liso ao trabalhar, assim como uma manutenção fácil.

5,8 sistema de lubrificação

(1) carregamento: há um tanque de óleo para este sistema, em que grupo com ajuste da capacidade de fluxo, calibre da temperatura de óleo, refrigerador, filtro e etc.

(2) encanamentos finos da lubrificação do óleo

5,9 sistema de controlo elétrico

O sistema de controlo completo e perfeito cumpre exigências do funcionamento do calendário, este sistema é caracterização da operação simples e do corredor seguro.
